ASJ-E顎式石塊破碎機

產品介紹工作原理產品特點 技術參數 相關產品

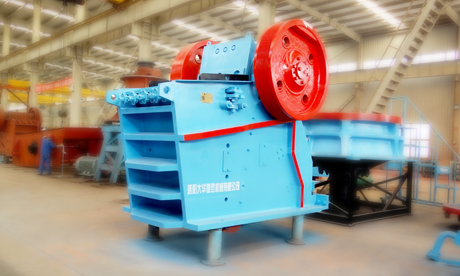

ASJ-E顎式石塊破碎機-1

ASJ-E顎式石塊破碎機-2

ASJ-E顎式石塊破碎機-3

ASJ-E顎式石塊破碎機-4

ASJ-E顎式石塊破碎機產品介紹

ASJ-E顎式石塊破碎機具有產量高、破碎比大、顎板磨耗低、人性化操作程度高、整機穩定性好、外觀結構簡單大方的特點，不僅適用于石灰石、中硬度鐵礦石、長石等物料的破碎作業，還可以應用于多種規格骨料和干、濕法人工制砂的破碎作業，實現一機多用，選配裝置可滿足用戶的多重需求。

最大進料尺寸：

500-1000（mm）

給料口尺寸：910×630、1070×760、1220×910、1370×1070、1520×1220（mm）

應用領域：廣泛適用于國內外大型水利水電、公路鐵路等工程項目的破碎作業。

適用物料：不僅適用于石塊，礦石，石灰石、中硬度鐵礦石、長石等物料的破碎作業，還可以應用于多種規格骨料和干、濕法人工制砂的破碎作業。

在線留言在線咨詢

ASJ-E顎式石塊破碎機工作原理

顎式石塊破碎機主要由機架、動顎、偏心軸、顎板、調整座等零件組成。工作時電動機通過三角帶經槽輪驅動偏心軸，使動顎按照一定的軌跡進行運動，從而將進入破碎腔內的石塊進行破碎，經破碎后的石塊在自身重量的作用下由排料口排出。

ASJ-E顎式石塊破碎機產品特點

ASJ-E顎式石塊破碎機系列產品。主要優點：

1、采用新“V”型對稱破碎腔結構，有效開口尺寸等于名義開口尺寸（普通顎式石塊破碎機采用的是傳統非對稱破碎腔結構，有效開口尺寸小于名義開口尺寸），其破碎能力同比提高了15~20%。

2、排料口結構運用了先進的液壓調整裝置；

3、機架主要結構件采用優質錳鋼、加厚鋼板，在設計過程中充分利用有限元分析方法評價機械強度，使其在使用過程中抗負荷、抗擊打能力強。軸承采用冷裝工藝安裝，延長了使用壽命，提高了轉動效率。

4、ASJ-E在易損件方面采用了4種人性化程度很高的維修操作方式：螺栓固定彈簧拆卸裝置、動顎體維護裝置、邊護板拆卸裝置、調整座更換裝置，這4種裝置使維修人員能輕松實現檢查、維護及保養。

ASJ-E系列顎式破碎機-結構圖

ASJ-E顎式石塊破碎機技術參數

規格型號	最大給料尺寸	給料口尺寸	CSS（閉側排料口）處理能力（t/h）									功率
規格型號	最大給料尺寸	給料口尺寸	50	75	100	125	150	180	200	220	250	（kw）
ASD-36-25	500	910×630	125	160	195	225	255	290				90
ASJ-E42-30	610	1070×760		215	260	305	345	390	420			110
ASJ-E48-36	730	1220×910		280	330	385	440	495	535	570		160
ASJ-E54-42	860	1370×1070			395	470	535	615	670	720		185
ASJ-E60-48	1000	1520×1220				530	620	720	785	850	950	220
注：1.上述通過能力是破碎松散密度為1.6t/m³的石灰石對應的參數。 2.根據物料的不同，其通過能力有可能有所差異。
