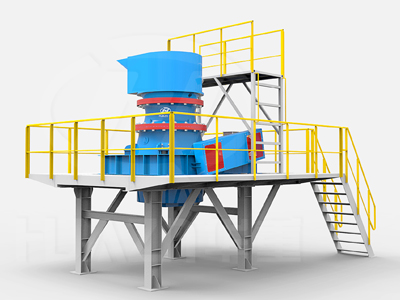

MC系列圓錐破碎機模塊破碎站
- 圓錐破碎機模塊站主要用于中等硬度以上礦物和巖石的中碎和細碎作業加工。
- 根據配置圓錐破碎機的不同型號，均標準化設計了模塊化設備底座結構件。
- 該模塊站結構美觀簡單，所有獨立工件均采用螺栓緊固連接，便于安裝、拆裝和運輸。
- 根據系統設計工藝需要也可配置標準化的中間料倉及給料斗模塊單元。
- 該模塊站設計了爬梯、扶手及圍繞式走道便于反擊破任何部位的檢查和維護。
技術參數
| 單缸 | 規格型號 | 中碎 | 細碎 | ||||||
| MC-G100S | MC-G200S | MC-G300S | MC-G500S | MC-G100 | MC-G200 | MC-G300 | MC-G500 | ||
| 給料口尺寸 | 250 | 330 | 380 | 560 | 40-150 | 70-210 | 60-260 | 55-300 | |
| 緊邊排料口 | 25-45 | 30-45 | 30-50 | 30-75 | 8-20 | 10-30 | 8-35 | 10-50 | |
| 生產能力(t/h) | 80-120 | 150-200 | 210-350 | 350-1000 | 50-100 | 100-180 | 120-250 | 200-600 | |
| 功率 | 90 | 160 | 250 | 315 | 90 | 160 | 250 | 315 | |
| 主要模塊結構 | 設備支座，檢修平臺，爬梯欄桿，及進出料斗，中間料倉（選配）。 | ||||||||
| 多缸 | 規格型號 | MC-H300 | MC-H400 | MC-H500 | |||||||||||||||||||||||||||||||||||||||
| 標準 | 短頭 | 標準 | 短頭 | 標準 | 短頭 | ||||||||||||||||||||||||||||||||||||||
| 腔型 | F | M | C | F | M | C | F | M | C | F | M | C | F | M | C | F | M | C | |||||||||||||||||||||||||
| 緊邊排料口 | 135 | 211 | 235 | 70 | 96 | 120 | 152 | 200 | 330 | 80 | 106 | 135 | 180 | 229 | 300 | 88 | 140 | 152 | |||||||||||||||||||||||||
| 最大給料尺寸 | 108 | 169 | 200 | 108 | 169 | 200 | 108 | 169 | 200 | 108 | 169 | 200 | 108 | 169 | 200 | 108 | 169 | 200 | |||||||||||||||||||||||||
| 最小排料口 | 16 | 20 | 26 | 8 | 12 | 14 | 16 | 22 | 26 | 8 | 10 | 12 | 19 | 25 | 25 | 8 | 10 | 13 | |||||||||||||||||||||||||
| 產能(t/h) | 粒度 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 48 | 51 | ||||||||||||||||||||||||||||||
| MCH-300 | 75-95 | 100-130 | 110-140 | 145-180 | 170-215 | 190-230 | 220-260 | 225-275 | 245-320 | 300-480 | 345-430 | ||||||||||||||||||||||||||||||||
| MCH-400 | 105-140 | 135-170 | 180-225 | 215-275 | 250-320 | 275-345 | 285-365 | 315-425 | 350-480 | 400-540 | 455-615 | ||||||||||||||||||||||||||||||||
| MCH-500 | 135-170 | 170-220 | 225-290 | 270-345 | 310-400 | 340-425 | 360-450 | 400-530 | 425-585 | 500-670 | 560-770 | ||||||||||||||||||||||||||||||||
| 功率 | 220 | 315 | 355-400 | ||||||||||||||||||||||||||||||||||||||||
| 主要模塊結構 | 設備支座，檢修平臺，爬梯欄桿，及進出料斗，中間料倉（選配）。 | ||||||||||||||||||||||||||||||||||||||||||
注：F=細；M=中；C=粗。
